oVirt4.4本地存储架构部署（HostedEngine方式）

type

status

date

summary

slug

一、准备硬件

1台X86服务器/主机：

CPU>=4核；

内存>=8GiB；

硬盘1块：>=300GiB；

网卡：>=1GbE*1；

1台PC：

Win或Linux均可，用于访问Node和Engine的WEB管理台，建议安装使用Chrome浏览器；

注意：

以上基本为最低配置要求，生产环境因根据业务负载要求选择合理的硬件资源配置；

在本次部署中，Engine以虚机的形式运行在Node主机上，所以只需一台机器即可，部署完成后也可再添加其它主机，由于Engine是部署在Node主机本地提供的NFS存储上，所以不支持高可用；

这台X86服务器在实验环境下可使用虚机进行部署测试，使用VMware虚机部署可能会遇到问题，请参考oVirt中文社区的其它文章寻找解决办法；

因为了截图和演示方便，本教程中使用已有oVirt环境中的1台虚机部署；

二、下载安装包

注意都要获取当前大版本对应的最新部署安装包，尤其是Node ISO要和Engine RPM对应起来，都用最新的就没问题，Virt-Viewer及Virtio-Win是辅助。

本文使用oVirt中文社区提供的离线版本，在安装包下载页面下载。

oVirt中文社区离线版本下载地址：

链接：https://pan.baidu.com/s/1QBBemYRBLjfd2EWEHU_xFg 提取码：zlwf
注：cnovirt-node-ng-installer iso中已集成了engine appliance rpm包。

Virt-Viewer 官方下载:

https://virt-manager.org/download.html

三、规划网络

根据你的网络实际情况为Node和Engin规划网络信息，如下：

Engine：

域名：engine240.com；

IP：192.168.105.240；

Netmask：255.255.255.0；

Gateway：192.168.105.254

Node：

域名：node241.com；

IP：192.168.105.241；

Netmask：255.255.255.0；

Gateway：192.168.105.254

注意：

应确保所规划的域名不能够在外网解析，即安装部署前域名不能ping通；

四、安装Node

分别使用Node ISO通过CD引导安装用于Node的主机；

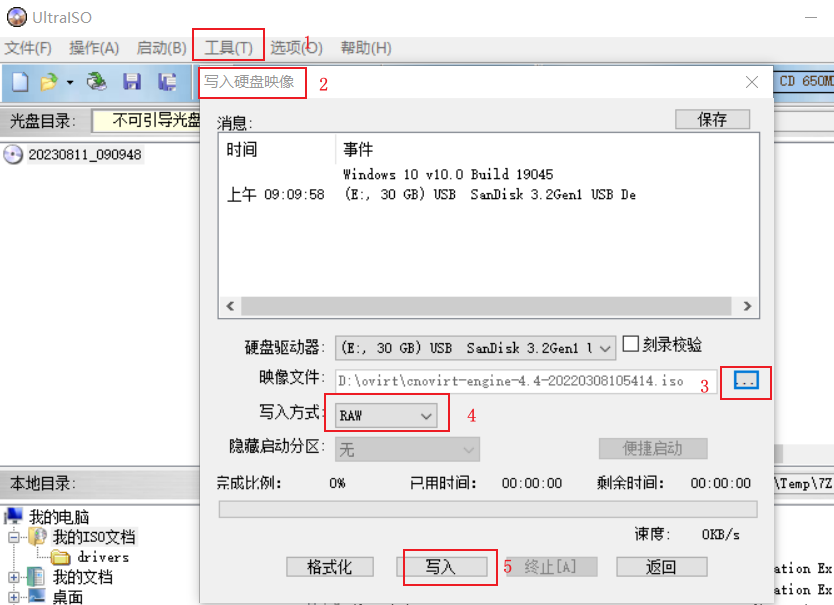

这里推荐使用软碟通UltraISO制作镜像

由于实测需要写入RAW模式否则无法从boot正常安装
下载：提取码:52pj

安装过程是图形化界面，正常按步骤安装即可：

1、语言选择中文即可；

2、键盘选择“汉语”；

3、安装目的地选中本地磁盘，选中“自动”分区，注意如果磁盘上有其它数据的话要执行回收空间操作；

4、时间和日期选择“亚洲/上海”时区；

5、网络和主机名处要根据上面我们规划的网络信息配置，包括主机名（这个地方直接用域名做主机名了）和IP信息；

6、安装过程中配置root密码；

7、安装完成后重启主机；

（注意：如果采用oVirt中文社区的离线版本部署，则不需要执行下面针对软件源的操作。）

通过ssh登录到该主机上，将/etc/yum.repos.d/下的文件删除掉（可以备份到其它目录下），如下：

五、部署HostedEngine

添加域名解析

修改Node主机的/etc/hosts文件

增加Node主机和Engine的域名解析，如下：

安装Engine Appliance RPM包

将上面下载的Engine RPM包上传到Node主机上的任意目录，例如/root目录下，执行以下命令安装：

（注意：本文采用oVirt中文社区提供的离线版本部署，不需要执行安装engine rpm包这步。）

创建NFS存储

执行命令在/data/images下新建一个nfs目录，并将其权属修改为vdsm:kvm，如下：

编辑/etc/exports文件

增加如下内容：

重启nfs服务并设置为开机自启动

通过Cockpit执行部署过程

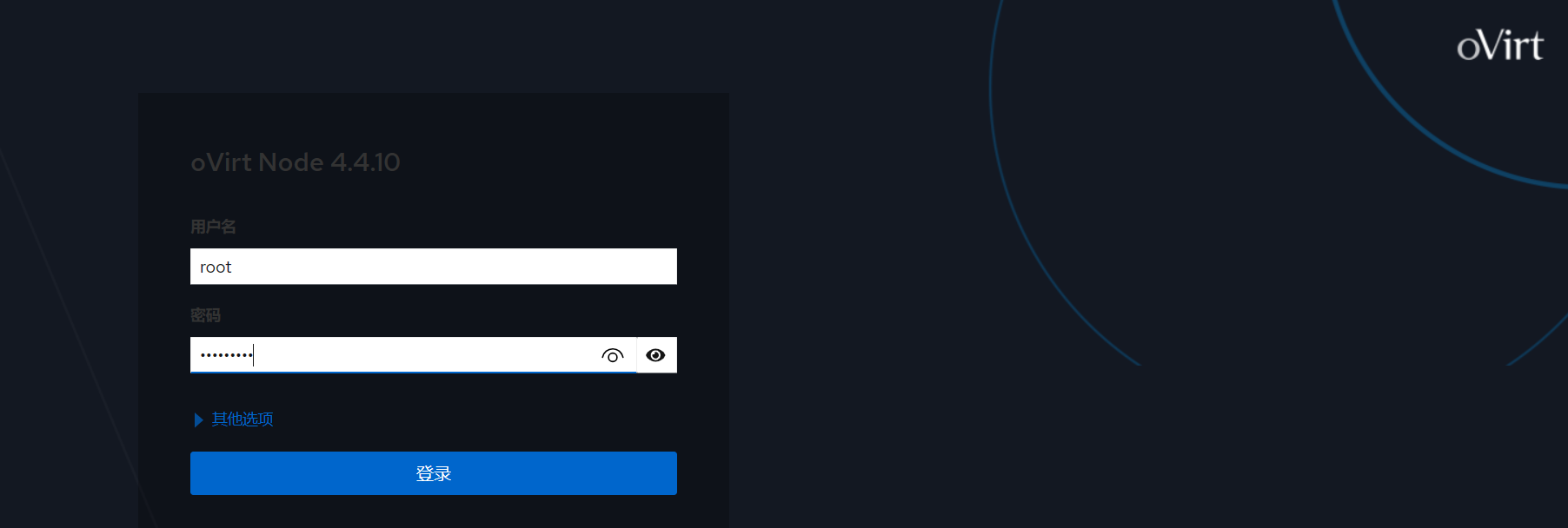

然后打开浏览器，输入上面Node主机的Cockpit Web管理台的地址（端口号是9090），如https://192.168.105.241:9090，使用root帐号登录，如下：

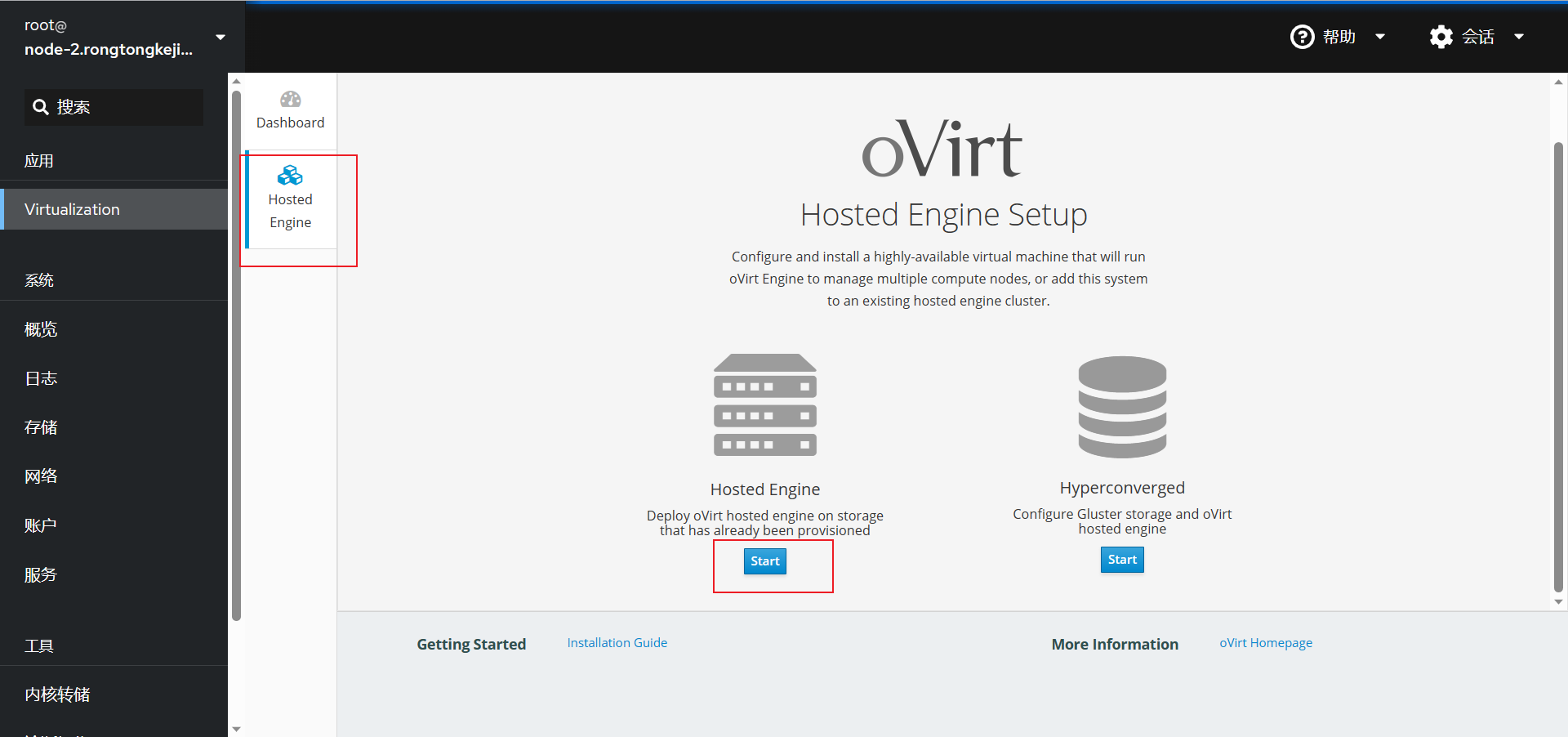

进入HostedEngine标签页，点击HostedEngine下方的“Start”按钮，如下：

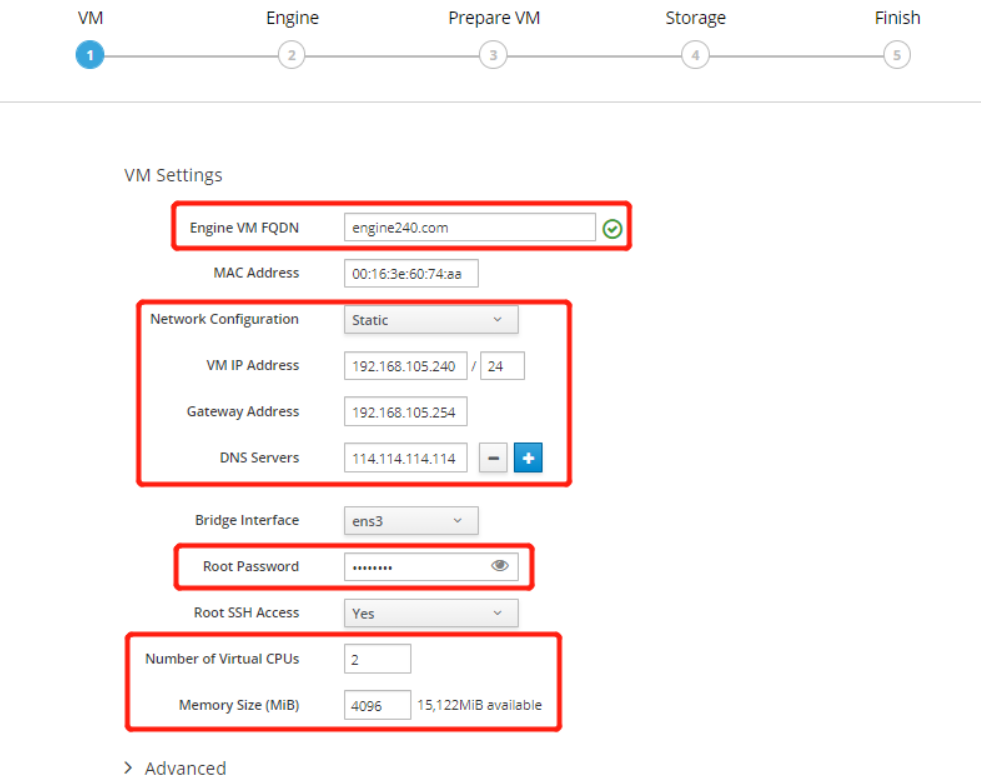

根据我们上面的规划情况，填写Engine的相关配置信息，如下：

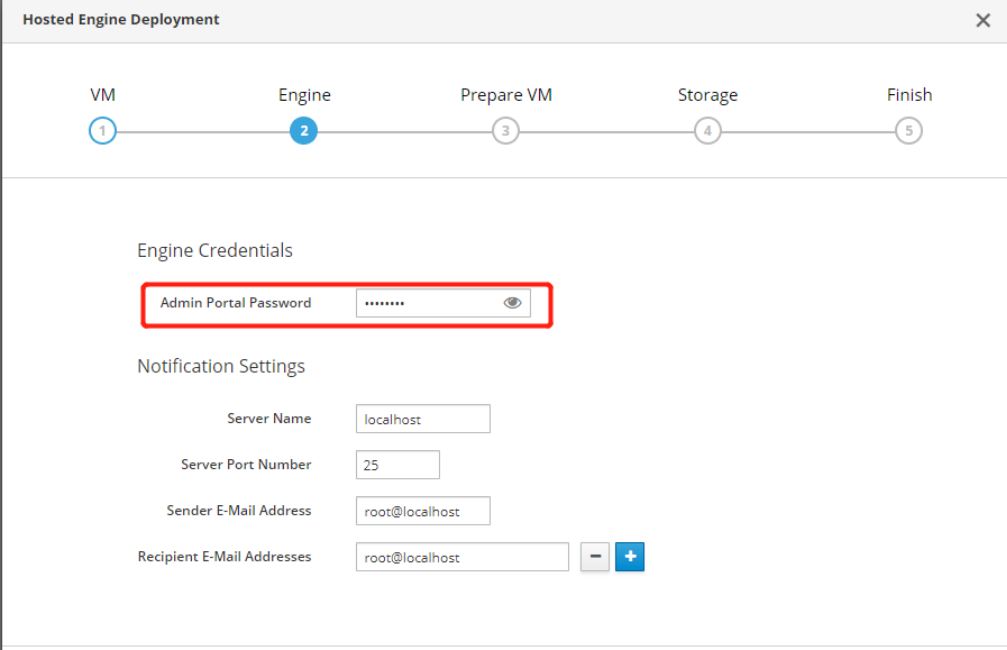

点击Next，在这一步中，配置Engine Web管理门户中admin帐号的密码，如下：

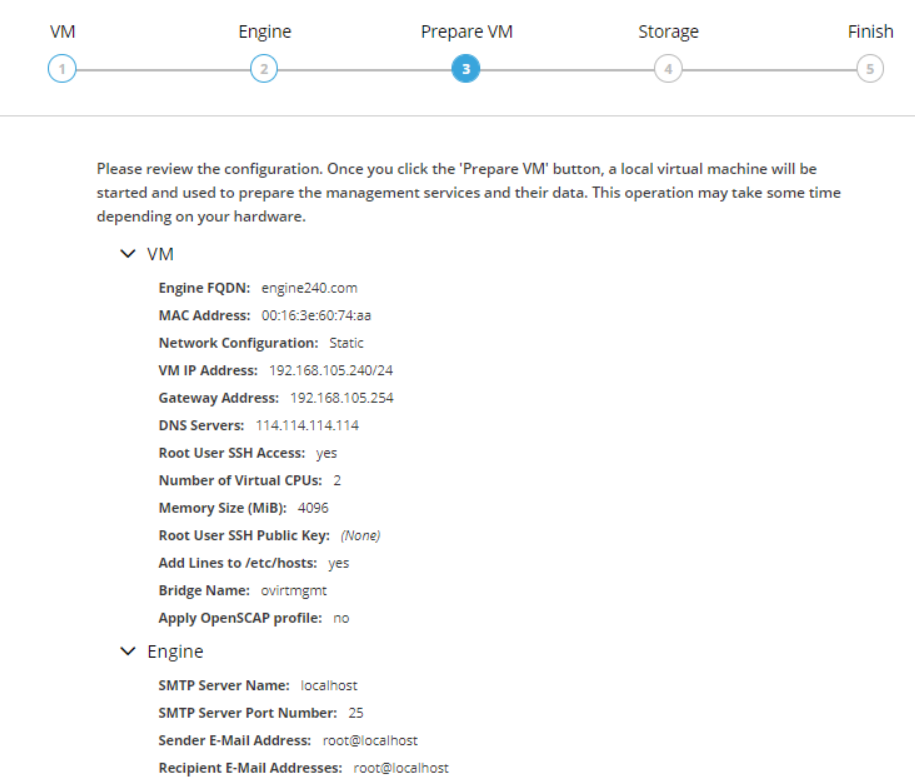

点击Next，这一步检查下信息是否正确，没问题就点击Prepare VM即可，如下：

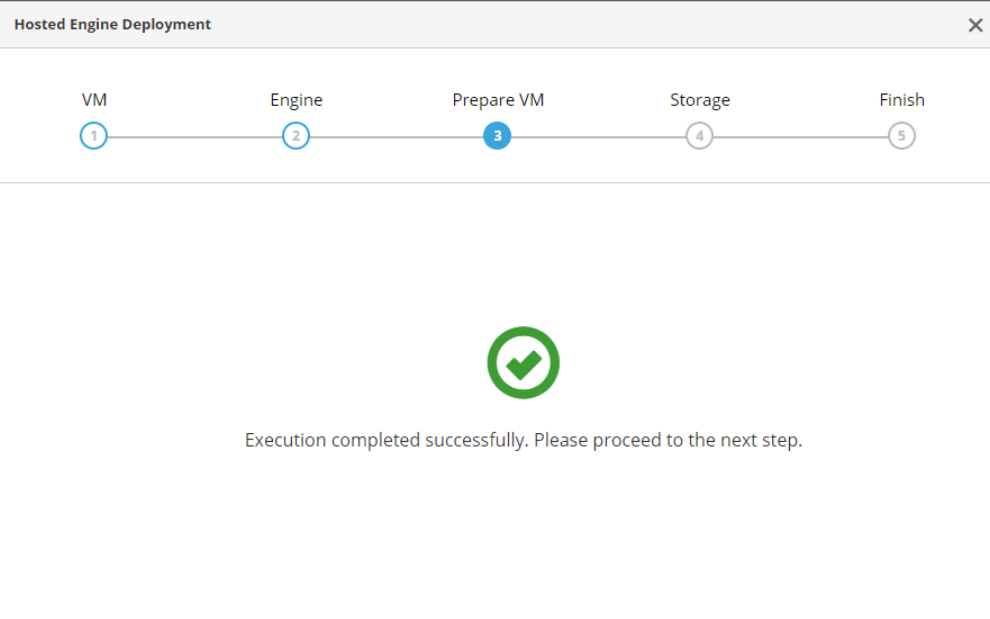

等待Engine虚拟机准备完成即可，此步可能会有报错，解决方法见文章末尾处，如果正常没有报错，点Next下一步即可：

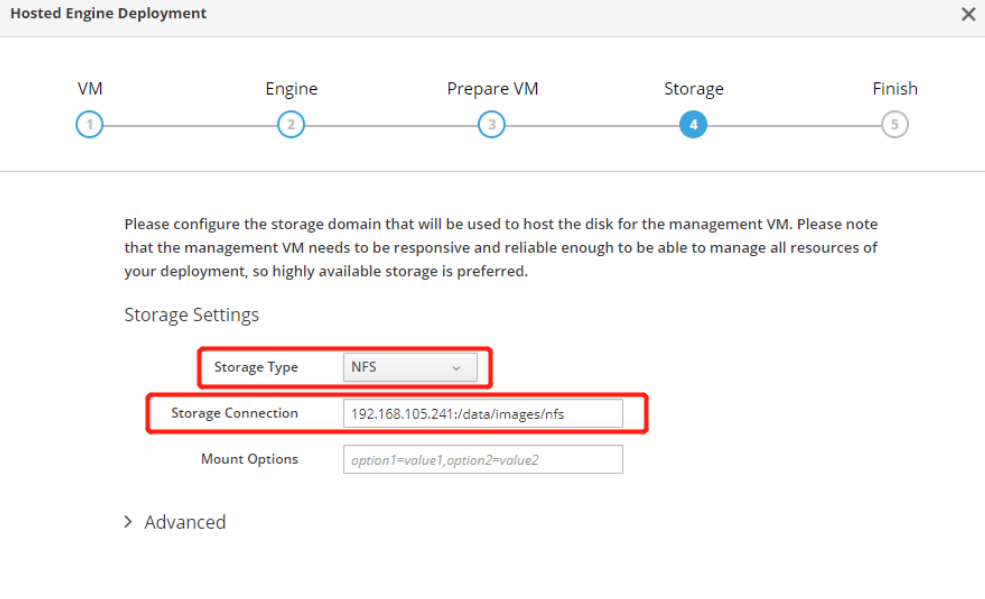

点击Next，配置用于存放Engine的存储，存储类型选“NFS”，存储链接填“192.168.105.241:/data/images/nfs”

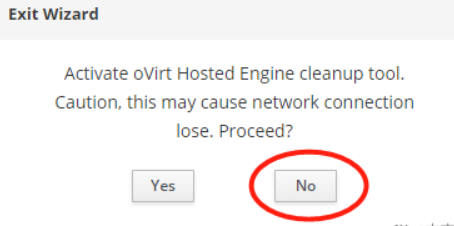

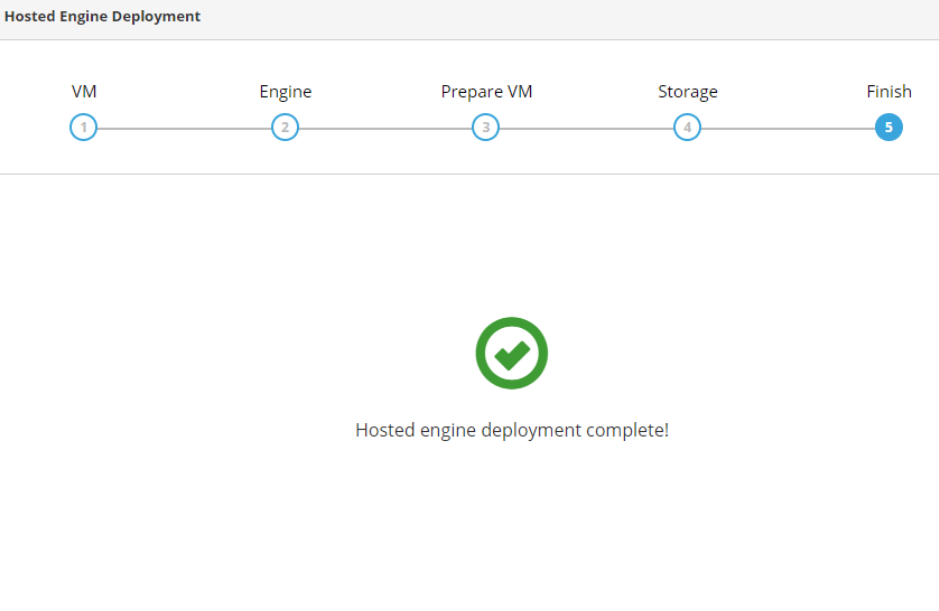

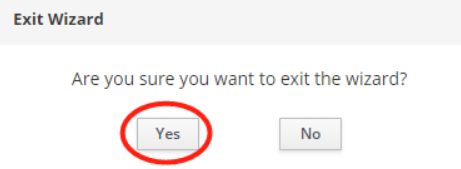

点击Next后等待部署完成即可，弹出部署成功窗口后点Close，然后会询问是否退出向导，点Yes，注意然后会询问是否激活Engine清理工具，一定要点No，否则就要重新部署了，如下：

六、配置Engine管理台

1.访问Engine管理台

在你的PC的hosts文件里增加Engine的域名解析，Win10系统在C:\Windows\System32\drivers\etc路径下，

使用浏览器访问https://engine240.com（如果想通过ip访问，请参考下文相关问题）

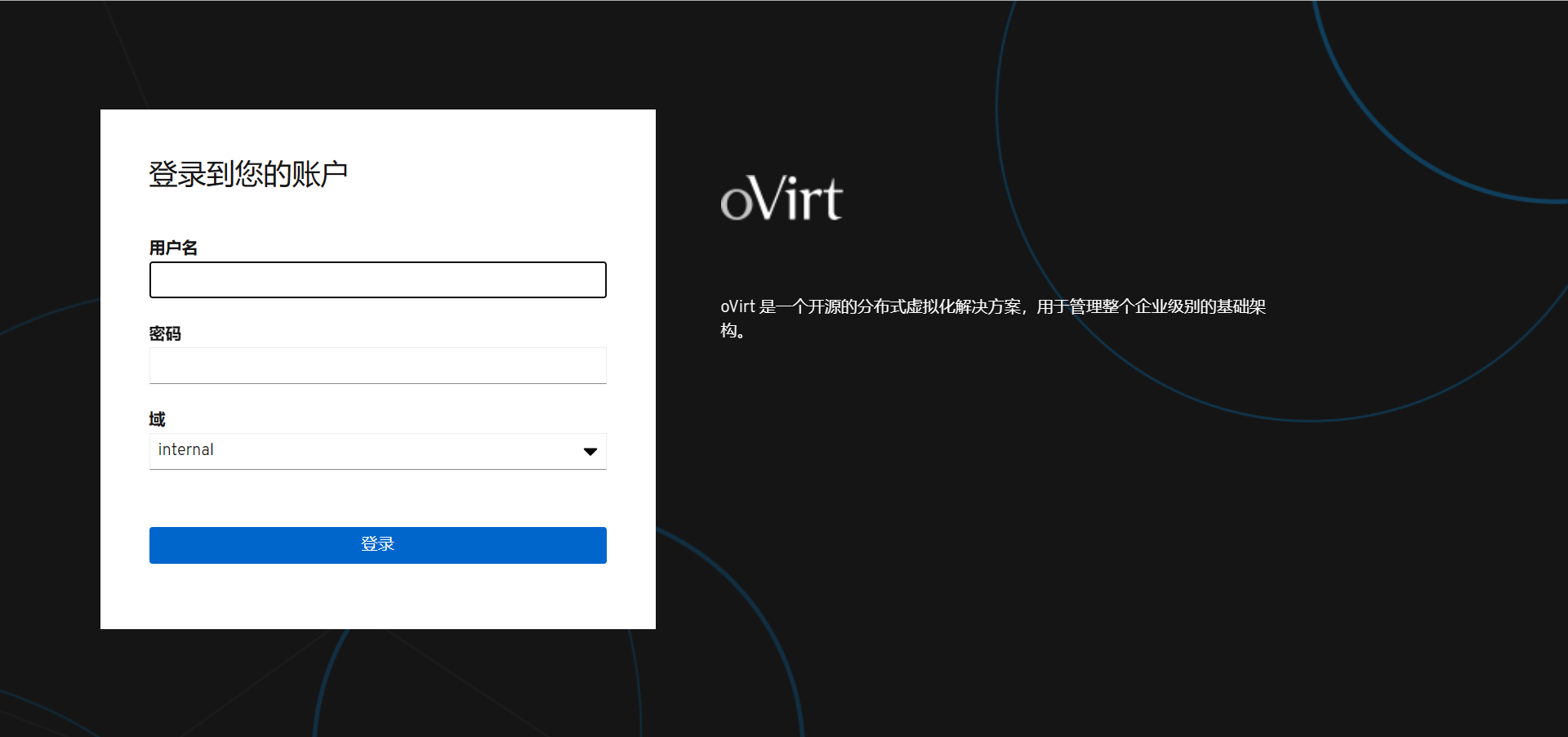

使用admin帐号登录（密码是我们部署时设置的密码），如下：

2.修改存储类型为本地

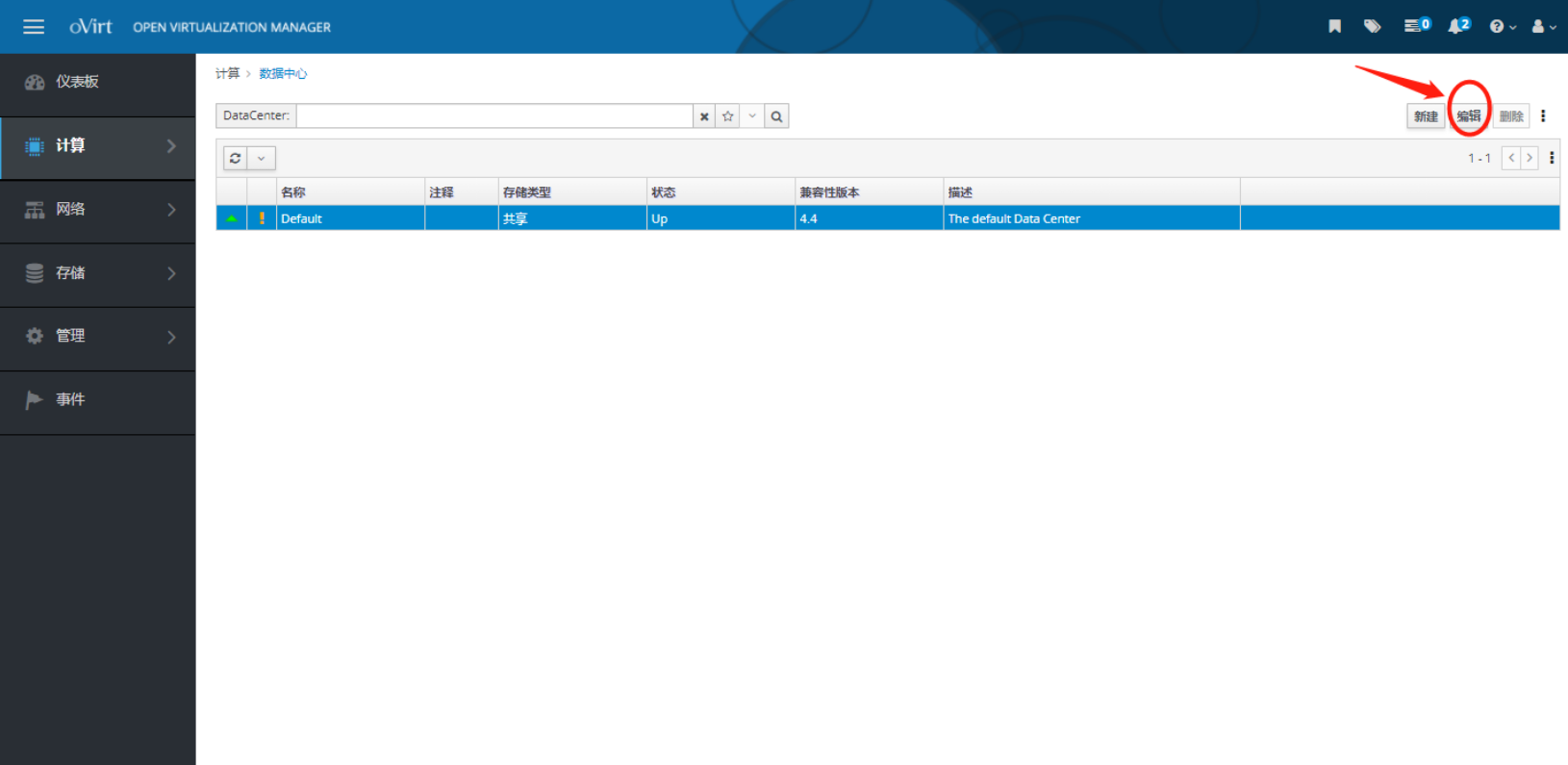

进入Engine管理台的“计算->数据中心”页面，选中Default数据中心，点击编辑按钮，如下：

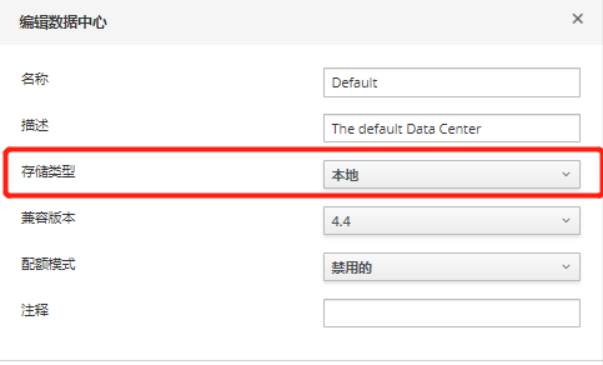

存储类型选择“本地”，如下：

3.新建本地数据存储域

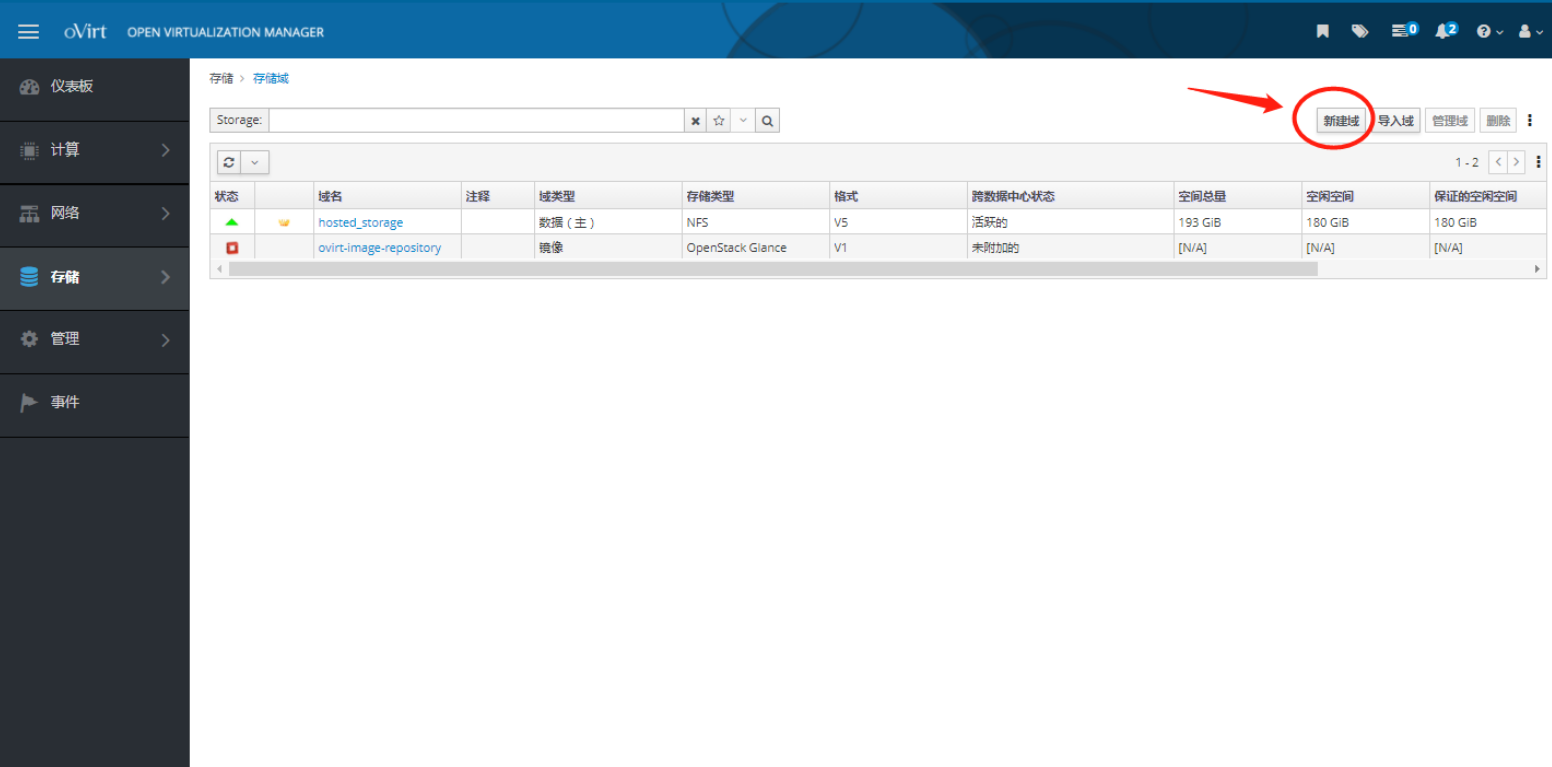

进入Engine管理台“存储->域”页面，点击“新建域”，如下：

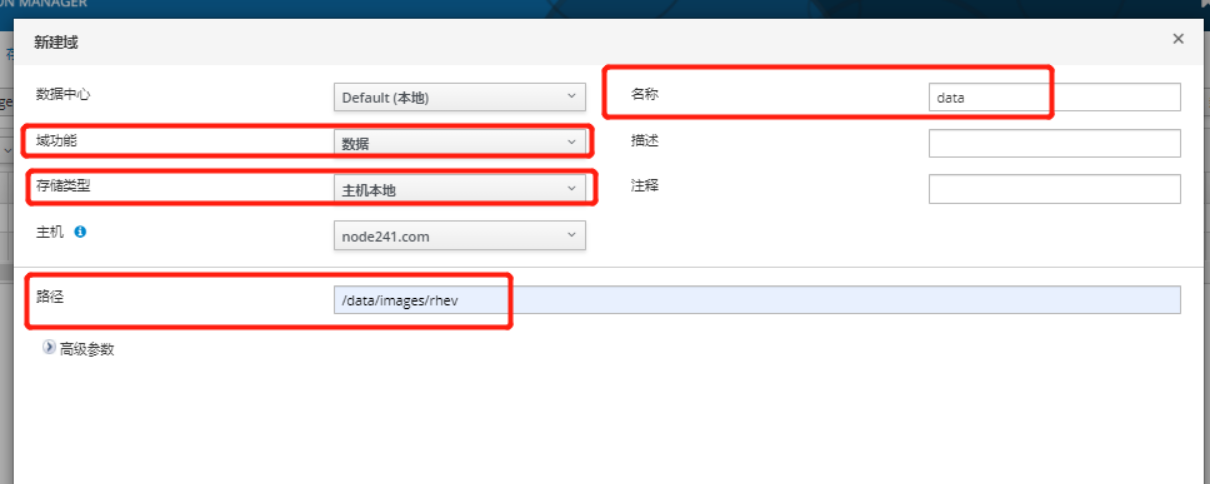

在弹出的新建域对话框中，填写名称（这里起名data，可以起其它名字），域功能选择“数据”，存储类型选择“主机本地”，路径填写“/data/images/rhev”（注意这个路径是默认存在的，如果使用其它路径，需要新创建并修改权限）：

点确定后等待创建完成即可。

4.上传ISO镜像

早期oVirt版本（4.3之前）ISO镜像只能上传到ISO域中，现在的版本可以将ISO镜像直接上传到数据域中了，而且按照官方的说明，ISO域将被遗弃掉，但目前的版本仍可以创建ISO域（包括最新的V4.4的版本），个人仍觉得ISO域在某些场景下更为方便。

下面分别介绍下ISO镜像上传到数据域和ISO域的方法：

①直接上传到数据域

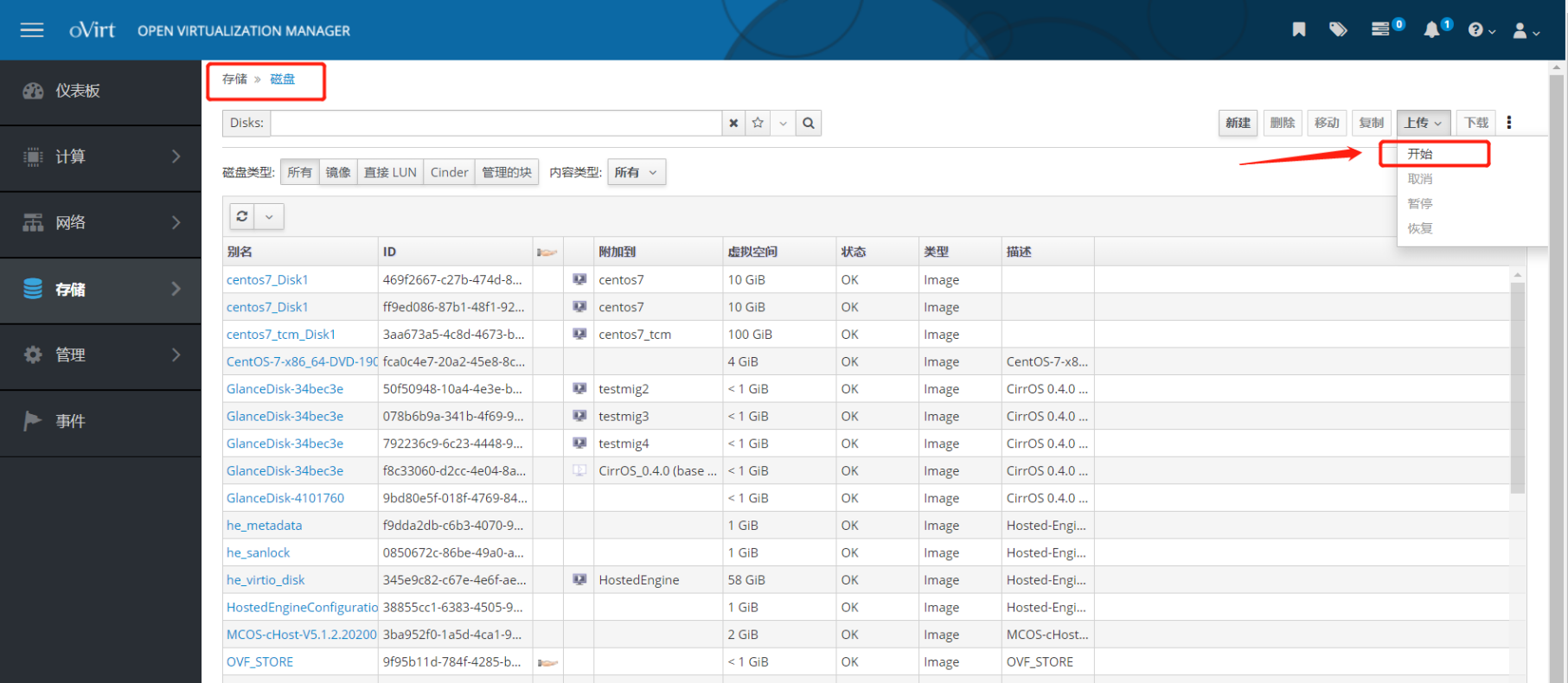

进入“存储”->“磁盘”页面，点击右上角的操作“上传”->“开始”；

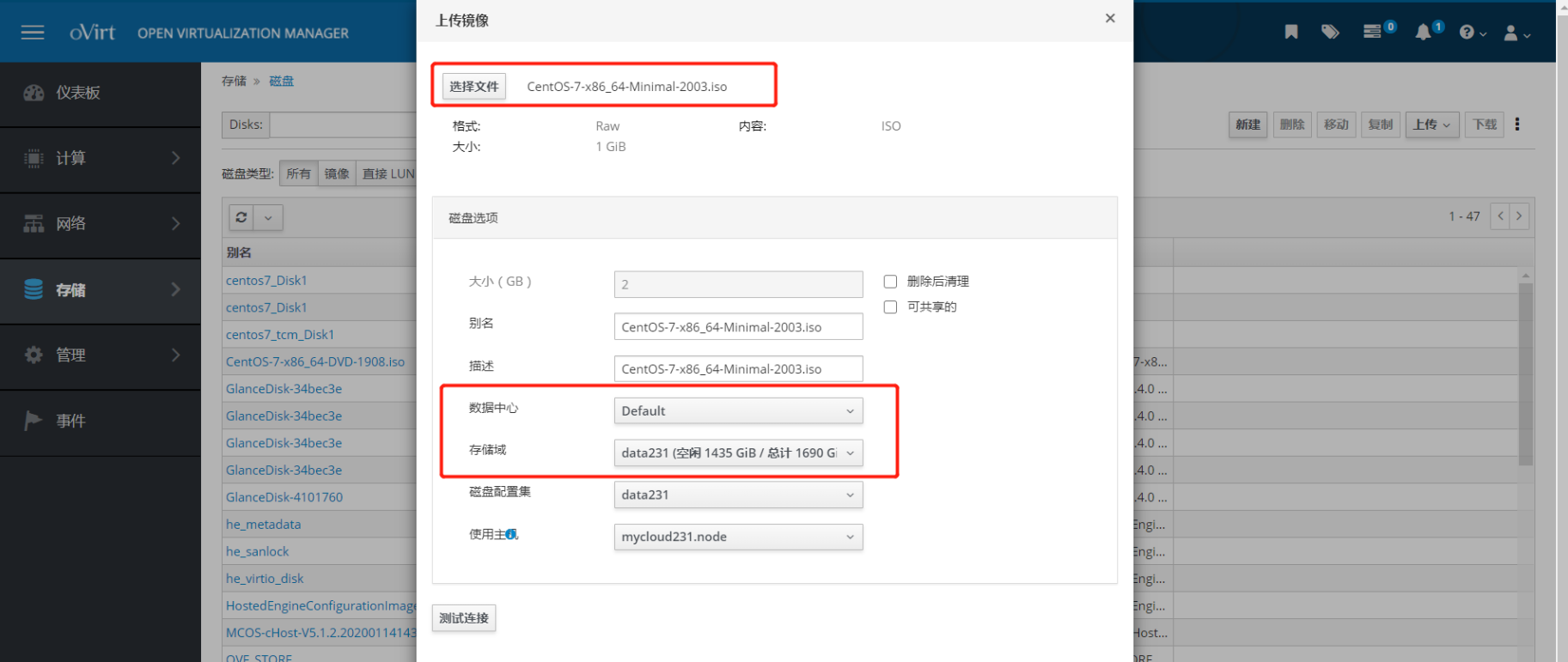

弹出上传镜像对话框，点击“选择文件”选择要上传的iso镜像，下面选择要上传到的数据中心和存储域，其它的不用管；

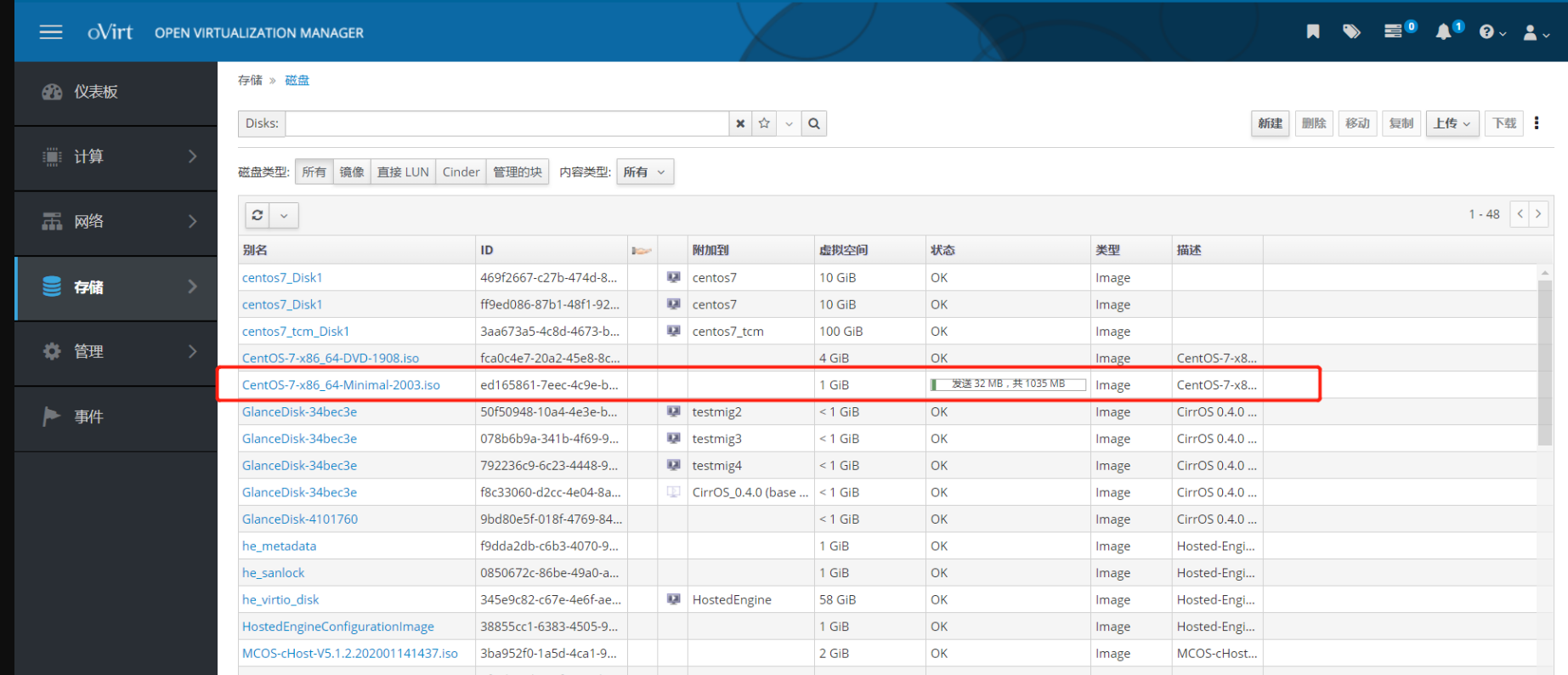

点击确定后，在磁盘列表中能看到上传进度，等待上传成功即可；

②使用ISO域

首先要先创建一个ISO域，到“存储”->“域”页面，右上角“新建域”，打开新建域对话框；

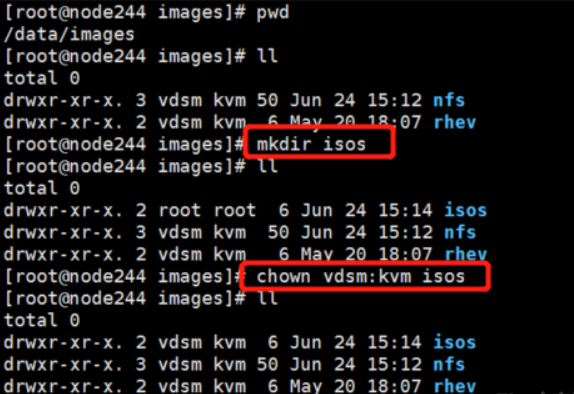

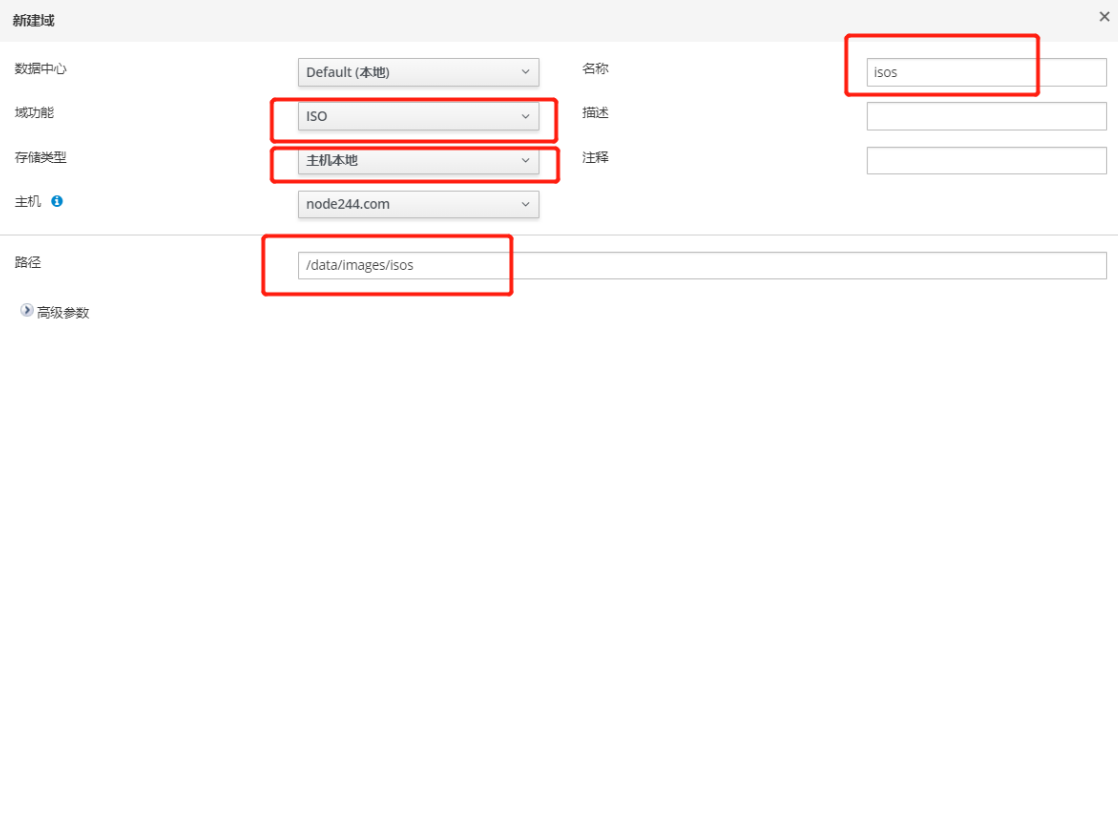

可以创建本地的ISO域，需要提前在主机本地创建好目录，推荐/data/images/isos，并将改目录权限修改为vdsm:kvm；

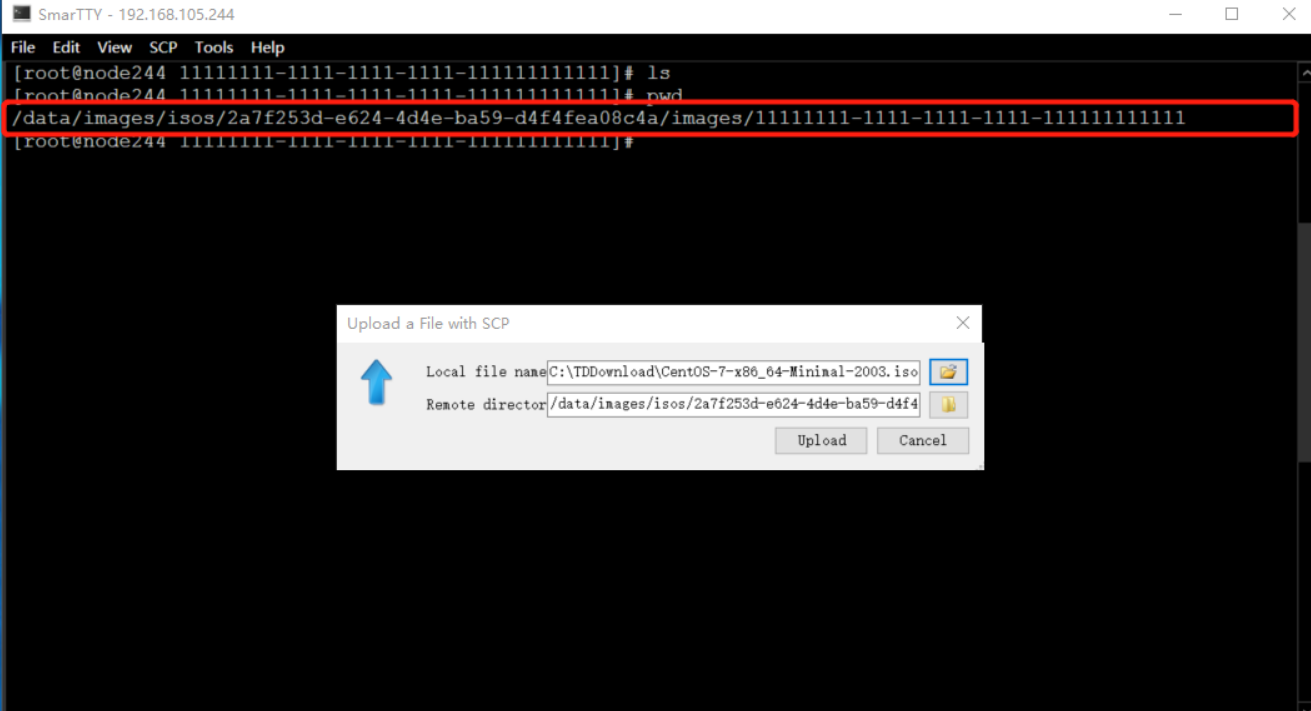

创建完ISO域后，就可以上传ISO镜像了，可以使用SCP工具将ISO镜像上传到ISO域目录下，注意ISO域存放镜像的目录（如下图，就是这个1111111111111111111111111111111111…………….）：

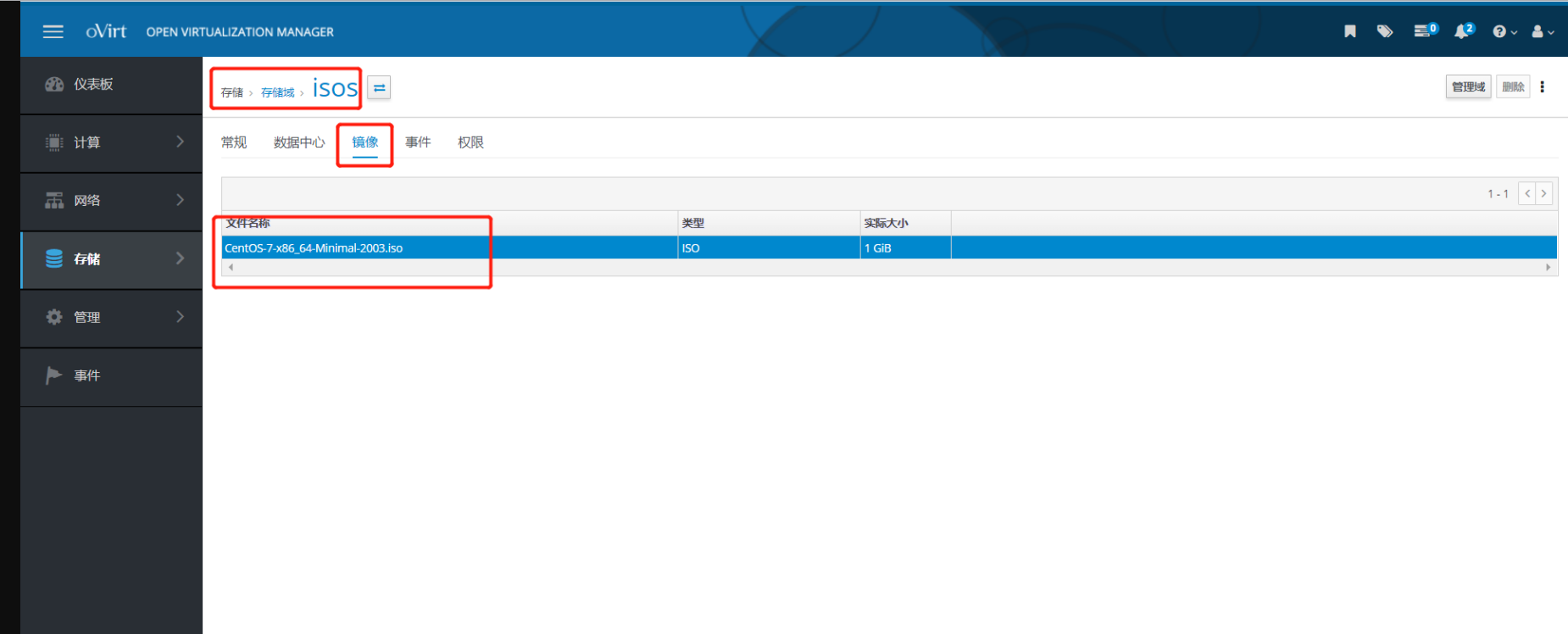

上传完成后可以在该域的镜像页面下查看到：

也可以创建NFS类型的ISO域，注意路径那里填写NFS的导出目录路径，上传ISO同样可以将ISO镜像文件拷贝到那个“11111111111111….”目录下。

七、相关问题

1.安装时无法下载仓库数据

在PrepareVM过程中，报错：

解决办法：

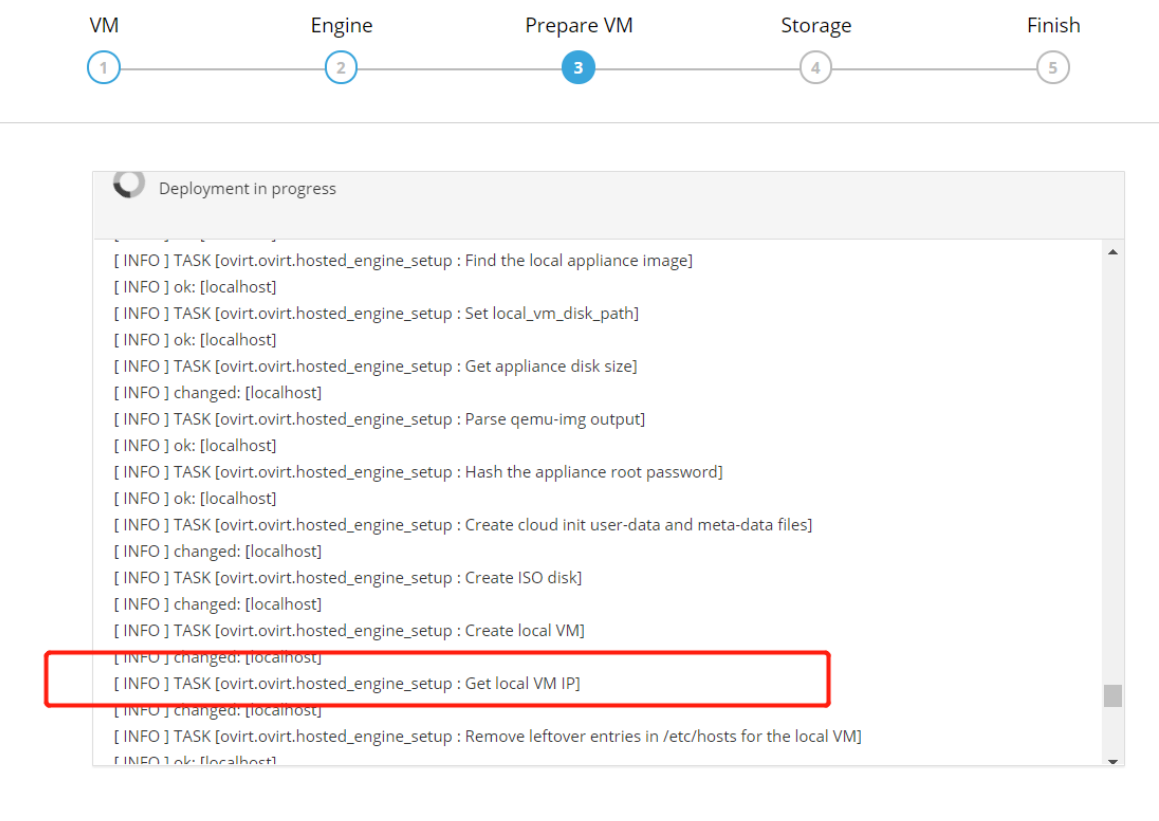

在PrepareVM过程中，到Get local VM IP这一步时，如下：

迅速在host1主机上执行（注意最后的ip地址换成你环境中hosts1的ip）：

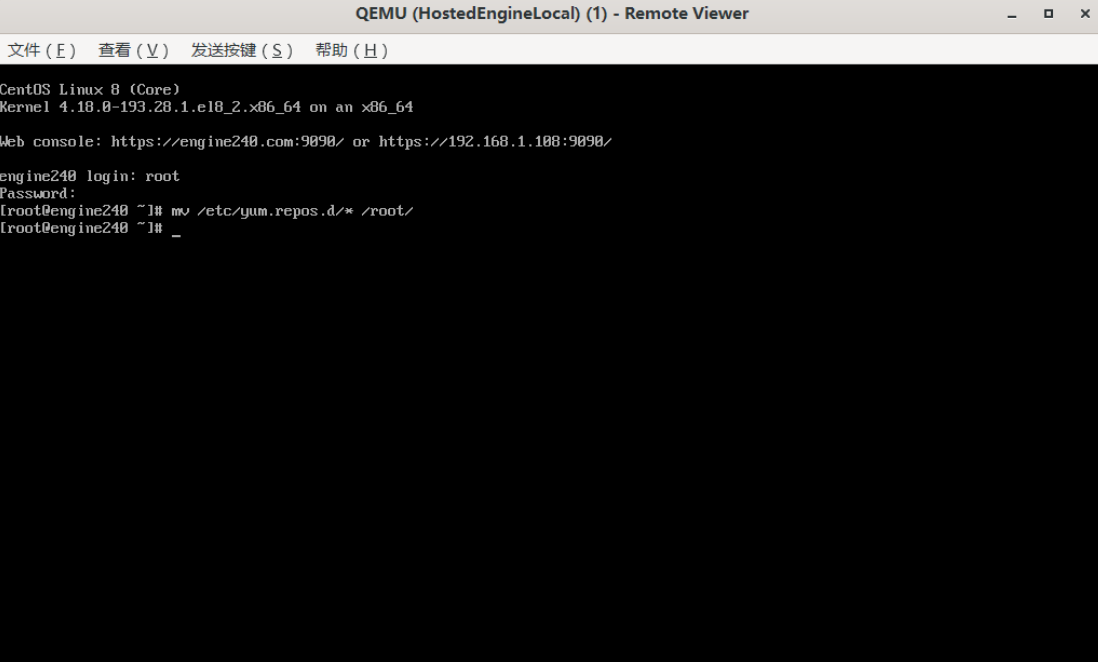

然后通过virt-viewer连接HostedEngine虚机，连接地址：vnc://192.168.105.241:5910，然后使用root帐号登录到系统中（密码为部署是所配置），将/etc/yum.repos.d/目录清空或者移动到其它目录下：

2.通过IP访问Engine管理台

ovirt-engine部署完成后，默认是需要通过域名访问的，我们可以通过配置来通过ip访问，方法如下：

ssh到ovirt-engine这台虚机中，

在/etc/ovirt-engine/engine.conf.d这个目录下，新建“99-custom-sso-setup.conf”这个文件

文件内容为（此处的ip地址根据你的实际环境填写）：

然后重启engine服务，

然后可以在浏览器里通过ip访问了：

https://192.168.105.241

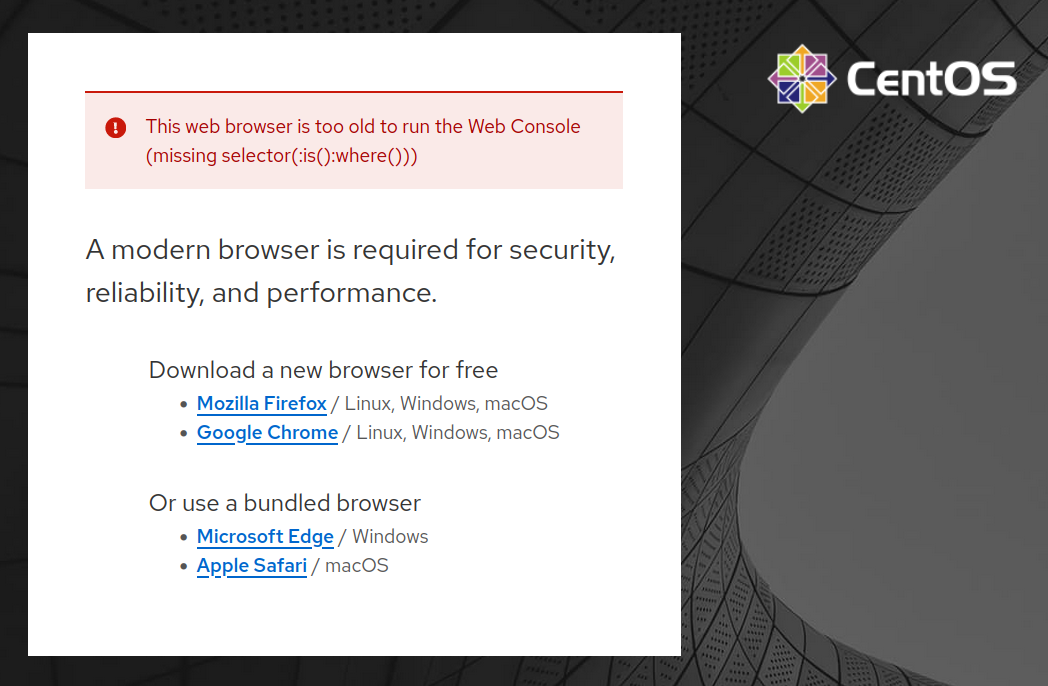

3.Cockpit无法登录（此浏览器过旧）

对于在RHEL / CentOS / Rocky Linux上遇到问题，ssh到ovirt-engine这台虚机中，使用以下命令进行修复。

4.ovirt-guest-agent安装

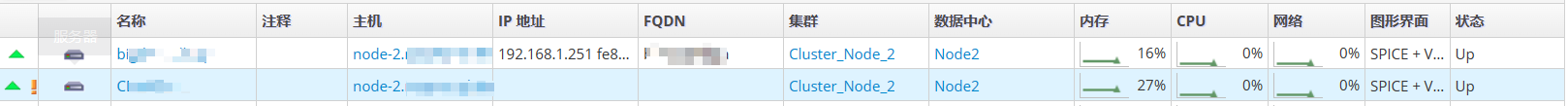

在虚拟机管理页面，可以看到虚拟机无法显示其IP，这时候需要在虚拟机内安装guest服务

前面的黄色叹号就是警告这个

CentOS 7 / RHEL 7：要安装的软件包称为ovirt-guest-agent

CentOS 8/RHEL 8：已更改，软件包称为qemu-guest-agent

CentOS 7

安装

设置自启动（不加--now的话，重启后也能显示虚机IP）

查看运行状态

Ubuntu 16后的版本

安装

设置自启动（不加--now的话，重启后也能显示虚机IP）

查看运行状态

5.解决oVirt证书过期问题

该解决方案适用于数据中心中多于一台主机的情况。

① 查看当前证书有效时间

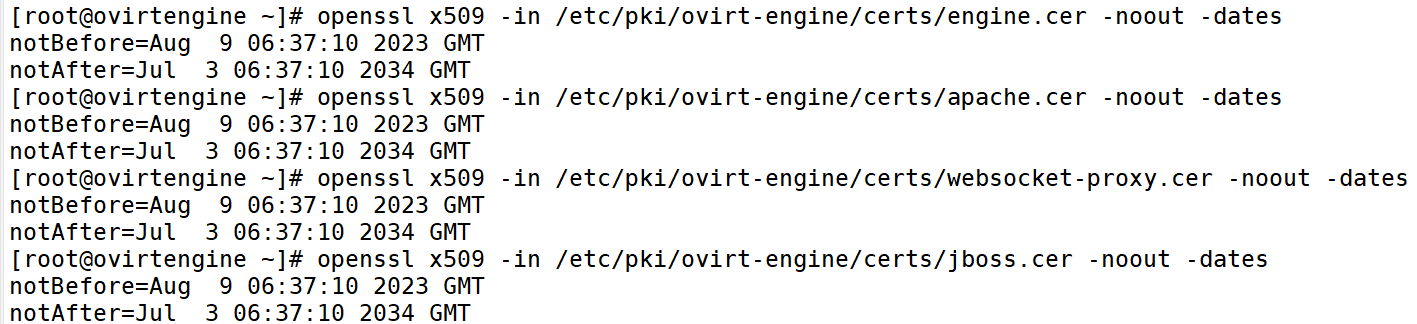

查看管理台（Engine）证书的有效时间范围

查看主机（node）证书的有效时间范围

② 修改时间（选做）

如果已经过期，需要将主机（node）和管理台（Engine）的系统时间到当前证书有效时间范围内，让状态恢复正常。

③ 重新生成证书

Ⅰ 修改证书的有效时间

管理台（Engine）终端

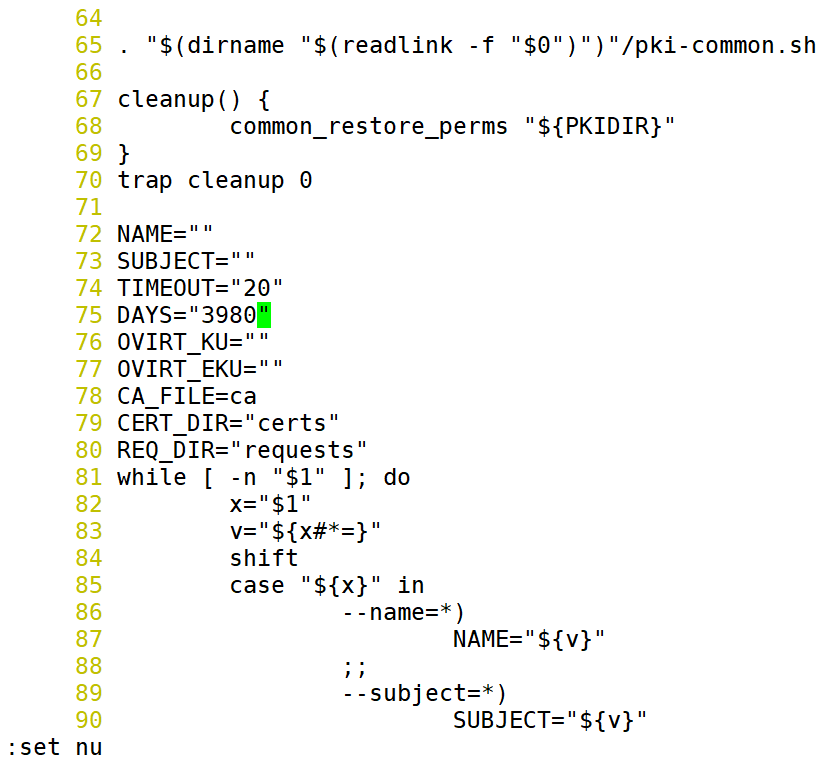

vi /usr/share/ovirt-engine/bin/pki-enroll-request.sh

Ⅱ 重新生成根证书

注：默认根证书的有效期为10年，可以不执行该操作

管理台（Engine）终端

生成根证书

备份旧证书，新证书替换旧证书，最后查看情况

Ⅲ 设置HA的维护模式为global模式

主机（node）终端

Ⅳ 执行脚本生成证书

管理台（Engine）终端

重启相关服务（Engine）

执行完上面的脚本会重新更新以下证书

Ⅴ 关闭HA的全局维护模式

主机（node）终端

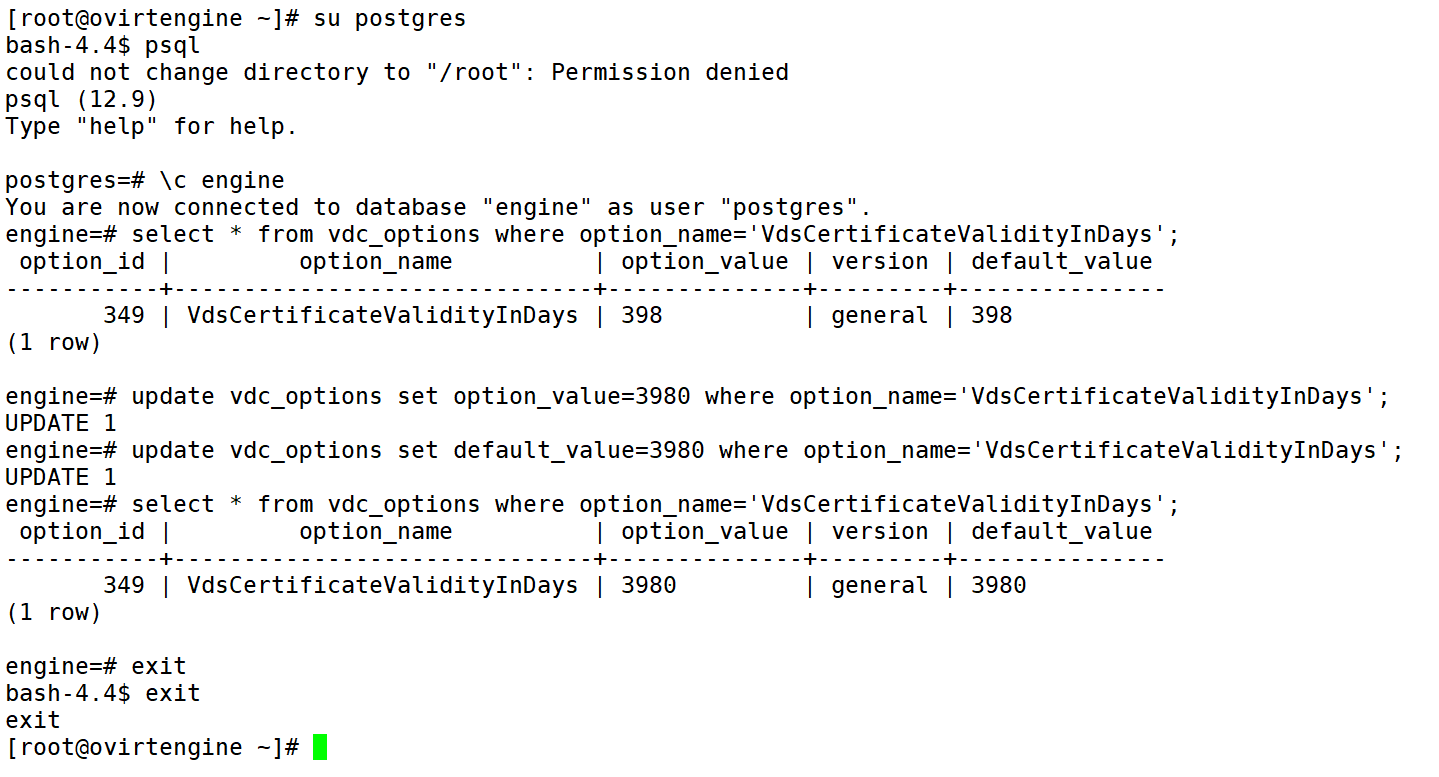

Ⅵ 修改 engine 数据库信息

管理台（Engine）终端

重启管理台服务

④ 所有主机执行“注册证书”操作

操作步骤：

首先迁移主机上的虚拟机到其它主机上（关闭也可以）

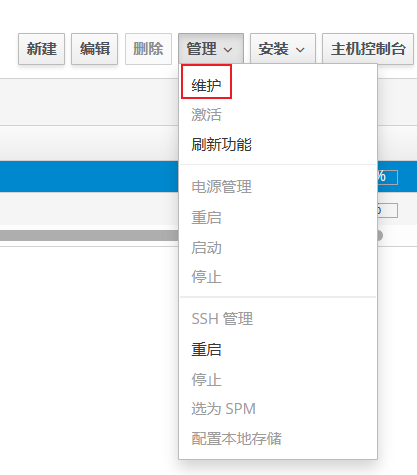

然后主机执行“维护”操作。

然后点击“注册证书”按钮。

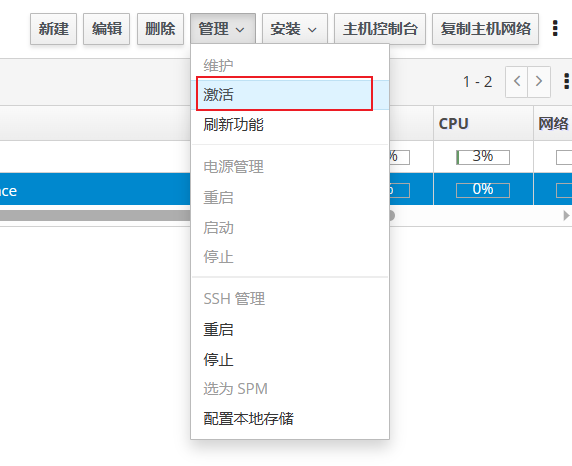

注册证书操作完成后，主机会变为维护状态，点击“激活”按钮将主机激活。

在主机终端中执行以下命令：

⑤ 再次修改时间（选做）

将主机和管理台的系统时间调整到当前时间

PS：转载来源：oVirt中文社区（www.cnovirt.com）
